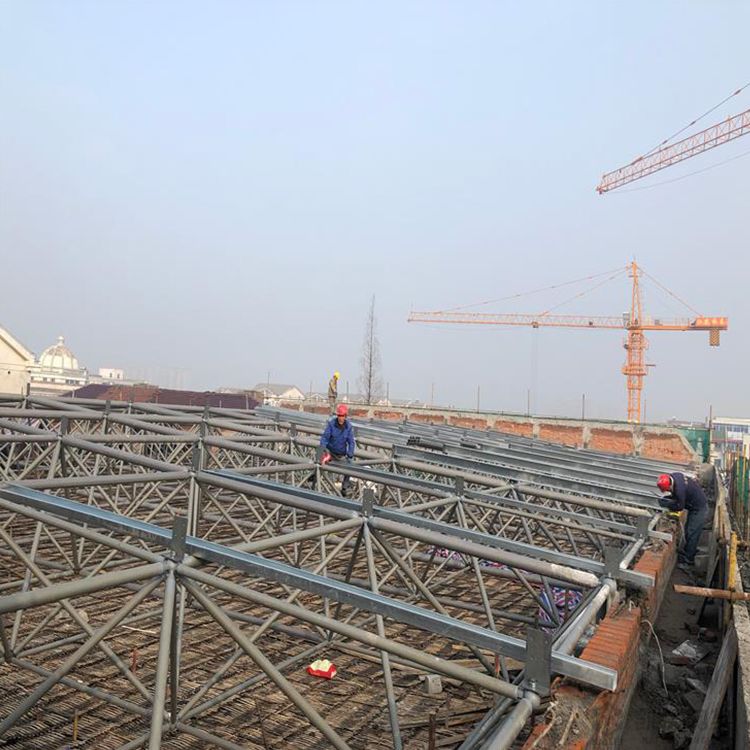

沂南縣四小體育館網架工程空間網格結構內力分析
一、空間網格結構是指采用多根桿件按照某種有規律的幾何圖形通過節點連接起來的空間結構,由于其連接構造是空間的,可以使力流均衡三向傳遞,具有良好的力學性能,主要適用于體育館、展覽館等大跨度結構屋面。
二、空間網格結構屬于高次超靜定結構,一般采用計算機有限元法進行分析,根據結點連結型式不同采用梁元或桿元模擬計算。本文通過某實際工程中復雜網格結構的計算分析,結合工程施工安裝后出現一些問題,得出一些網格結構分析及設計中應該注意的要點,對工程實際應用有一定指導意義。
三、1.工程概況某工程為一大型體育館建筑屋面,建筑屋面造型為一曲面形式,平面尺寸為77m×112m,采用上弦周邊支撐,支座下部為混凝土框架柱,網格結構縱向為一曲線形式,橫向為直線形式,矢高為3.550m,采用倒四角錐形式布置桿件,網格基本尺寸為3m×3m。屋面荷載作用于上弦節點,馬道荷載作用于下弦節點,設計中同時考慮風荷載、溫度荷載組合作用。
2.結構分析及設計結構設計時采用M ST網架結構分析軟件進行內力分析,桿件采用桿元模型進行計算;結構支撐條件的設定對于結構的內力分析十分關鍵。
